VLAN技术实现工业网络安全隔离 工业交换机构建智能制造安全网络方案

一、智能制造场景下网络安全隔离的必要性

传统工厂设备数量少、组网结构简单、网络边界清晰，大多采用扁平组网模式，PLC、HMI、工控机、上位机等设备可直接互通，网络安全风险极低，无需复杂的隔离策略。

而智能工厂组网架构发生了根本性变革，单条生产线可集成PLC控制器、HMI人机界面、工业机器人、工业视觉相机、传感器、AGV/AMR移动设备、工控机、SCADA监控系统、MES生产执行系统、数据采集服务器、网络管理设备等多类终端。同时，生产OT网络需对接企业ERP办公系统、远程运维平台、云端数据平台，网络通信链路复杂、接入终端类型繁多、内外网交互频繁。

若所有工业设备、办公终端、运维设备共处同一广播域，单台终端出现异常、感染病毒、产生恶意流量时，会通过广播、未知单播等方式快速扩散至全网，导致PLC失控、生产线卡顿、设备停机、数据泄露等严重问题。

因此，现代工业网络组网逻辑必须完成迭代升级：从传统的全网设备自由互通，转变为按业务功能分区、按通信需求授权、按安全等级隔离。网络分段的核心价值，就是缩小故障与安全事件的影响边界，杜绝单点风险全网扩散，兼顾工业生产的连续性、稳定性与安全性。

二、VLAN核心概念（虚拟局域网）

VLAN（Virtual Local Area Network，虚拟局域网），是一种基于交换机的逻辑组网技术，可在一套物理连通的工业交换网络中，划分出多个相互独立的逻辑局域网与二层广播域。

在未划分VLAN的场景下，交换机所有端口默认归属VLAN 1，所有接入设备处于同一广播域，全网二层互通。通过精细化VLAN规划，可对物理网络进行逻辑拆分，实现业务分区隔离，典型工业场景划分方式如下：

• VLAN 10：PLC控制网络

• VLAN 20：HMI操作监控网络

• VLAN 30：MES数据交互网络

• VLAN 40：网络设备管理网络

所有设备虽物理接入同一台或多台工业交换机，但逻辑上归属不同独立网络，天然阻断二层无效通信与广播流量，为工业网络安全隔离奠定基础。

三、VLAN实现工业网络安全隔离的核心原理

VLAN对工业网络的隔离作用，核心体现在广播域隔离与业务区域隔离两个维度，从底层规避网络风险扩散。

1. 广播域隔离，抑制异常流量扩散

传统扁平工业网络中，PLC、HMI、工控机、办公电脑、摄像头等所有设备共享同一个广播域。随着终端数量增加，广播报文、未知单播报文、异常风暴流量会持续累积，极易造成网络拥堵、设备通信延迟、工控指令丢包等问题。

VLAN可将单一物理广播域，拆分为多个独立的逻辑广播域，不同VLAN之间二层完全隔离，广播流量无法跨VLAN传播。单区域设备故障、流量异常、病毒攻击仅局限于当前VLAN区间，不会影响其他生产业务区域，从底层保障核心工控网络稳定运行。

2. 业务区域划分，实现功能精准隔离

基于工业生产业务场景划分VLAN，可将同类型、同功能、同安全等级的设备归集至同一网络区间，实现工控、监控、数据、管理、运维业务的物理隔离、逻辑分区。

四、智能制造车间标准化VLAN规划方案

工业网络VLAN规划遵循按需划分、功能归类、风险分区原则，杜绝盲目多划VLAN、单设备单VLAN等无效设计。结合智能制造车间生产工艺与设备功能，标准化规划如下：

该规划的核心逻辑并非VLAN数量越多越安全，而是通过功能分区、风险隔离，让不同通信需求、不同安全风险的设备各司其域，从网络架构层面规避跨业务风险传导。

五、VLAN对PLC核心工控网络的防护机制

PLC是工业自动化的核心控制设备，直接决定生产线启停、设备运行、工艺执行，属于最高安全等级设备，严禁与办公终端、访客设备、非授权终端自由通信。通过独立VLAN划分可实现底层防护：

将所有PLC控制器统一划入VLAN 10专属控制区，HMI终端归属VLAN 20，MES服务器归属VLAN 30。二层网络层面，各VLAN完全隔离，杜绝非必要设备与PLC的直接通信，从根源减少恶意访问、异常流量对工控核心设备的干扰。

在此基础上结合三层ACL策略，可实现精细化权限管控，形成分级访问机制：

• 允许VLAN20（HMI）→ VLAN10（PLC）：保障现场正常操作控制

• 按需放行VLAN30（MES）→ VLAN10（PLC）：仅开放数据采集、生产指令交互权限

• 严格限制办公网络 → VLAN10（PLC）：杜绝办公终端越权访问工控设备

• 完全禁止访客网络 → 所有OT VLAN：隔离外部陌生终端风险

六、VLAN+ACL：实现从“基础隔离”到“精准访问控制”

单纯依靠VLAN仅能实现二层广播域隔离，若三层设备开启全网互通，不同VLAN设备仍可跨域通信，无法实现真正的安全防护。因此，工业网络安全的核心组合方案为VLAN分区 + ACL访问控制，也是现代OT网络安全的标准实践。

VLAN负责完成网络区域的物理拆分与逻辑隔离，构建安全分区基础；ACL（访问控制列表）负责三层跨VLAN通信的权限管控，精准定义“可通信、可访问、禁止访问”的流量规则。

通过三层工业交换机的VLAN+ACL联动配置，可实现细粒度安全管控：

• 仅授权HMI终端可访问对应生产线PLC，杜绝跨线越权控制

• MES仅可读取PLC生产数据，禁止下发控制指令

• 办公、访客、外网终端完全隔离于工业控制区域

• 仅网管终端可访问网络设备管理地址，保障设备运维安全

思科2026年制造业网络设计白皮书明确指出：工业生产网络分段需结合VLAN、子网划分与精细化策略管控，通过可控边界约束跨区域通信，实现安全与业务兼容。

七、Access与Trunk端口在VLAN组网中的协同应用

工业交换机VLAN组网依赖Access端口与Trunk端口的精准配合，二者分工明确、协同构建完整的分层VLAN网络架构，是工业组网的基础配置。

1. Access接入端口

Access端口为终端接入端口，仅属于单一VLAN，用于连接PLC、HMI、相机、服务器等终端设备。端口接入设备后，自动划入指定业务VLAN，实现终端精准分区。例如：连接PLC的端口配置为Access VLAN10，连接HMI的端口配置为Access VLAN20，终端即固定归属对应隔离区域。

2. Trunk汇聚端口

Trunk端口为交换机互联端口，可同时承载多个VLAN流量，用于车间多台工业交换机的级联与骨干组网。多台交换机通过光纤、网线级联时，通过Trunk链路打通跨设备的同VLAN通信，同时隔离不同VLAN的跨设备流量，保障大型车间网络分区的完整性与连通性。

简言之：Access负责终端定点接入，Trunk负责多VLAN跨设备传输，二者构成工业VLAN网络的基础骨架。

八、工业VLAN隔离的典型落地场景

1. 生产线PLC分区隔离

按生产线维度划分专属VLAN，生产线1使用VLAN101、生产线2使用VLAN102、生产线3使用VLAN103。单条生产线出现网络风暴、设备故障、病毒入侵时，风险仅局限于当前VLAN，不会扩散至其他生产线，保障全厂生产稳定。

2. 工业视觉网络隔离

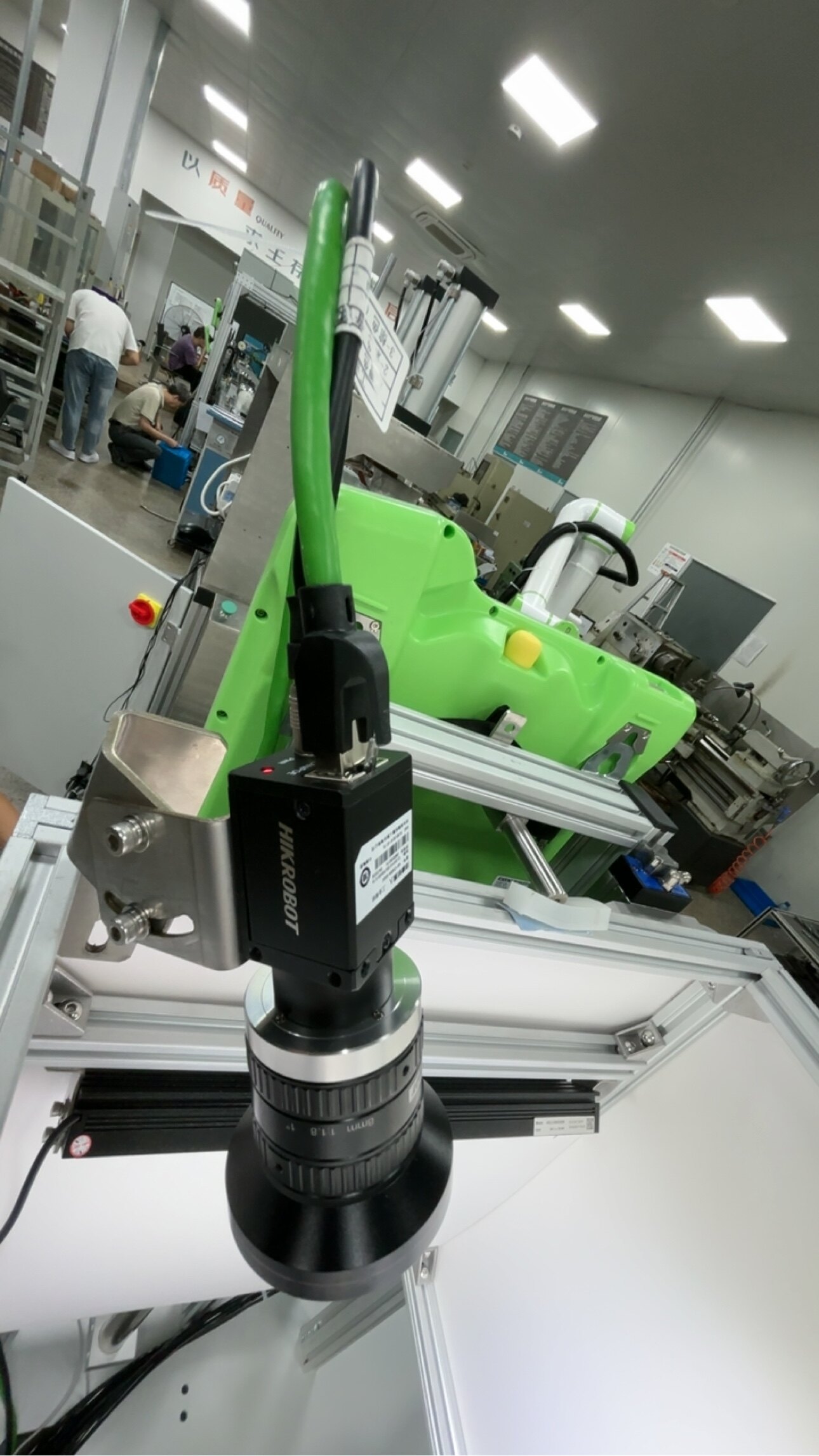

工业相机、视觉服务器传输的图像数据带宽占用高、流量波动大，极易挤占工控网络资源。将所有视觉设备划入独立VLAN30，实现大流量数据与PLC控制指令、设备调度指令的流量隔离，避免工控网络卡顿、指令延迟。

3. AGV/AMR移动设备网络隔离

AGV、AMR移动机器人对网络实时性、稳定性要求极高，漫游通信频繁、易产生广播流量。将移动设备划入专属VLAN，与办公网络、固定工控终端隔离，规避漫游流量干扰核心生产业务，保障设备调度精准度。

4. MES数据网络隔离

MES系统需对接全厂生产设备，但不可作为全网互通通道。通过独立VLAN划分+ACL权限限制，仅开放必要的数据交互端口与协议，禁止MES跨域访问工控设备、篡改控制指令，实现数据互通与安全隔离的平衡。

5. 网管平面独立隔离

将工业交换机、网关、防火墙、网管终端划入专属管理VLAN，生产终端无权限访问设备管理地址，大幅减少管理平面暴露风险，防止非法篡改设备配置、窃取网络数据。

九、核心认知：VLAN无法独立承担工业网络安全防护

行业普遍存在误区：认为配置VLAN即完成工业网络安全建设。实际上，VLAN仅为二层网络分区工具，只能实现广播域隔离，无法抵御三层入侵、越权访问、病毒渗透、端口攻击等安全风险。完整的工业网络安全体系，必须以VLAN分区为基础，叠加多重安全技术构建多层防护：

• 基础分区：VLAN、子网划分

• 访问控制：ACL策略、端口安全、MAC地址绑定

• 安全边界：工业防火墙、入侵检测/防御

• 风险防护：DHCP Snooping、ARP防护、广播风暴抑制

• 网络可靠：STP/RSTP环路检测、ERPS工业环网冗余

• 运维监控：SNMP网管、Syslog日志、流量实时监测

多重技术联动，才能实现“分区隔离、权限可控、风险可防、故障可查”的工业安全目标。

十、工业网络安全核心原则：兼顾安全与生产稳定

工业OT网络与IT办公网络的核心区别：工业生产零容错、停机零容忍。办公网络故障仅影响办公效率，而工业网络策略配置失误，会直接导致PLC断连、生产线停机、机器人停运、AGV调度失效、生产数据中断，造成重大生产损失。

因此，工业网络安全策略严禁直接照搬IT网络的“默认全部拒绝”严苛规则，避免误拦截工业协议、工控通信、调试运维流量。遵循行业通用落地准则：先摸排通信、再分区组网、最后渐进落地安全策略。先梳理全厂设备的通信关系、协议端口、交互需求，再配置VLAN与ACL，逐步收紧权限，在保障生产稳定的前提下提升网络安全性。

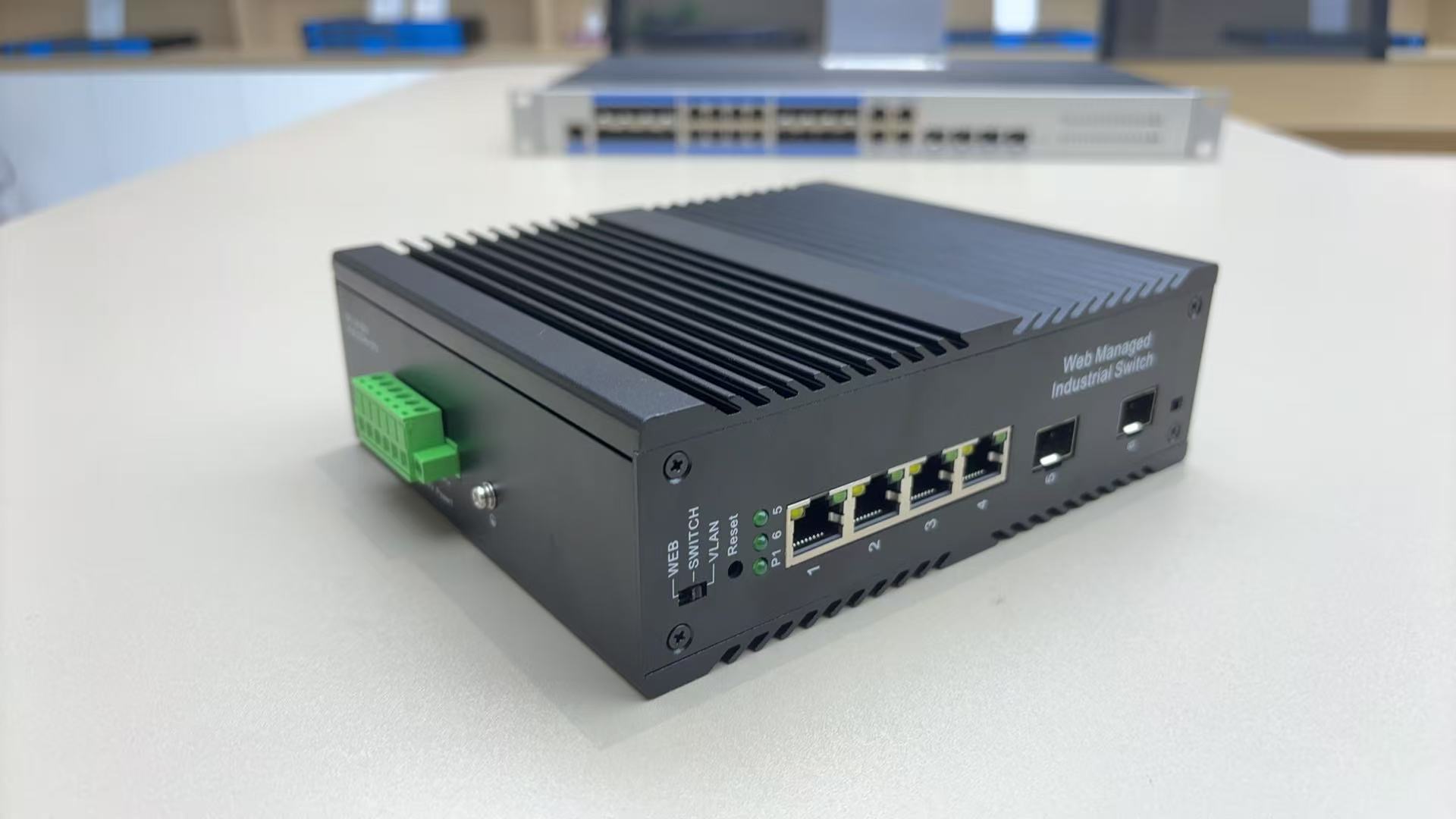

十一、现代工业交换机的安全组网核心价值

传统工业交换机仅承担设备互联、数据转发的基础功能，而智能制造场景下的工业交换机，已升级为工业网络的核心安全节点与管理载体。主流工业交换机可全面支撑VLAN、ACL、QoS流量调度、环网冗余、端口安全、风暴抑制、日志监控等全套安全功能。

通过工业交换机的一体化能力，可在无需额外新增大量安全设备的前提下，完成网络分区、流量管控、故障隔离、安全防护，兼顾组网成本、生产稳定性与网络安全性，成为智能制造安全网络的基础设施核心。

十二、工业网络VLAN规范化规划要点

1. 按需分区，杜绝盲目拆分

摒弃“VLAN越多越安全”的错误理念，结合生产线布局、设备类型、业务功能、安全等级、通信关系统一规划，保证分区合理、简洁、可运维。

2. 梳理通信关系，精准授权

提前明确设备通信逻辑：PLC与HMI必须互通、PLC与MES按需互通、PLC与办公/访客设备禁止互通，基于真实业务需求制定ACL策略，不冗余、不缺位。

3. 最小化跨VLAN通信

无业务交互需求的VLAN区间，默认完全隔离，关闭跨域通信权限，最大限度缩小网络攻击面与风险传播路径。

4. 老旧设备网络柔性改造

针对现场老旧PLC、工控系统等无法升级、不可随意改动的设备，不做设备端改造，优先通过交换机VLAN、ACL实现网络侧补偿防护，采用分阶段组网改造方案，规避生产风险。

5. 先监控后配置，规避生产故障

网络改造前，通过流量监控、日志分析梳理全网设备的通信端口、协议、访问关系，摸清正常流量基线后再配置安全策略，避免配置失误导致生产中断。

十三、发展趋势：从VLAN隔离走向全域工业网络分区

随着工业互联网、智能制造、工业AI的深度应用，工业网络接入终端愈发多元，通信架构愈发复杂。工业网络安全的核心诉求，已从简单的“是否隔离”，升级为精准定义设备归属、严格管控通信边界、精准约束风险影响范围。

VLAN作为基础组网隔离技术，仍是工业网络分区的核心基石，但不再是唯一手段。未来工业安全组网，将以VLAN分区为基础，结合子网规划、ACL细粒度管控、工业防火墙边界防护、全网流量监控，构建标准化、可视化、可控化的工业网络安全架构。

网络分段已从单纯的网络优化手段，升级为工业安全架构的核心组成部分。制造企业的网络安全建设，核心不在于划分多少VLAN，而在于基于生产流程与安全需求，建立清晰、合规、可靠的网络边界与通信规则。

结语

智能制造推动工业网络从单点设备互联走向全域数据互通，在数字化效率提升的同时，网络安全风险持续加剧。VLAN技术凭借成熟、稳定、高效的逻辑隔离能力，成为工业网络安全建设的基础核心。通过标准化的业务VLAN分区，可实现工控、监控、数据、运维、管理业务的底层隔离；通过VLAN与ACL、防火墙、流量监控、环网冗余技术的深度融合，可完成从基础网络隔离到全方位安全防护的升级。

未来，工业交换机将不再只是简单的转发设备，而是集网络连接、安全隔离、权限管控、故障监测、稳定冗余于一体的核心基础设施。以VLAN为基础的精细化网络分区体系，将成为智能工厂、数字化车间安全稳定运行的重要保障，支撑工业生产高效、安全、持续运转。
