在现代化工厂暖通、动力及厂务自控（BA）系统中，为保障底层控制通信持续稳定，行业普遍采用环网拓扑架构提升链路冗余能力。但工程现场中，多台直接数字控制器（DDC）与交换机直接首尾对接形成的物理自环结构，极易触发全网毁灭性广播风暴，造成控制系统瘫痪。针对这一行业痛点，某大型制造工厂开展控制网络升级项目，采用1台拓轩（TOPXUAN）网管型工业交换机+3台DDC设备的极简组网方案，依托标准RSTP快速生成树协议搭建物理环网，彻底解决环路广播风暴问题，同时实现秒级链路故障自愈。该方案基于通用国际标准协议，兼具高兼容性、高稳定性与高性价比，为中小型工业控制单元环网组网提供了成熟可复制的落地范本。
一、项目背景与行业痛点：物理自环冗余的致命缺陷
工厂车间内的DDC控制器多分布式部署在各动力柜、现场控制箱中，承担着设备数据采集、指令下发、工况调控的核心作用。工业现场工况复杂，线路老化、机械拉扯、接头松动、人为误操作等问题频发，极易造成通信链路中断，导致局部乃至整片控制系统失联。
为实现链路冗余备份、规避单点断网故障，常规改造思路是将多台DDC设备逐级串联，再将首尾网口分别接入交换机，构建物理闭环的冗余网络。但在传统以太网传输规则中，无逻辑管控的物理环路属于典型的网络隐患。
普通非网管工业交换机不具备环路识别与阻断能力，网络中一旦产生广播报文，将会在物理环路内无限循环、重复复制、全速转发，短时间内即可占满整条链路带宽，触发广播风暴。故障发生后，会直接导致所有串联DDC设备死机、数据传输中断、现场控制指令失效，造成车间设备失控，严重影响工厂安全生产与稳定运行。因此，项目组亟需一套可保留物理环网冗余优势、又能从根源阻断广播风暴的通用型解决方案。
二、方案设计：拓轩网管交换机搭载RSTP协议，重构环网逻辑
针对工厂BA系统自环组网的核心痛点，本项目摒弃私有环网方案，采用拓轩网管型工业交换机作为现场核心网络节点，基于IEEE 802.1w标准RSTP快速生成树协议管控全网环路，在保留物理环网冗余能力的同时，实现逻辑环路智能阻断与故障自动切换，完美解决冗余与风暴的核心矛盾。
2.1 物理拓扑架构
整套系统由1台拓轩网管型工业交换机、3台现场DDC控制器组成闭环拓扑，具体接线逻辑清晰规整：
1. 主链路起点：拓轩工业交换机Port1端口接入DDC1输入网口，构建主通信链路；
2. 设备逐级级联：DDC1输出口串联接入DDC2输入口，DDC2输出口继续串联DDC3输入口，完成三台DDC设备线性级联；
3. 物理环路闭合：DDC3输出口反向回接至拓轩工业交换机Port2端口，最终形成完整的物理环形网络架构。
2.2 RSTP协议核心运行逻辑
RSTP作为国际通用标准化网络协议，具备极强的跨品牌、跨设备兼容性，可适配全品牌DDC设备与主流工业网络设备，彻底规避私有协议的品牌绑定局限，其运行逻辑分为正常工况与故障工况两种模式：
正常工况：智能阻断环路，杜绝广播风暴
交换机启用RSTP协议后，会持续向全网发送BPDU桥协议数据单元报文，实时探测网络拓扑结构。设备自动识别Port1、Port2端口形成的物理环路后，会主动将Port2端口设置为阻塞状态，仅保留数据监听功能、关闭数据转发功能。此时，物理环网将被逻辑拆解为线性拓扑，所有业务数据仅通过Port1端口单向传输，依次经过DDC1、DDC2、DDC3，从根源上杜绝环路报文循环转发，彻底消除广播风暴隐患。
故障工况：秒级拓扑切换，全自动链路自愈
当现场出现网线断裂、设备端口故障、接头松动等异常，RSTP协议可毫秒级感知网络拓扑变化。拓轩工业交换机会立即解除Port2端口的阻塞状态，激活端口转发功能，完成链路拓扑重构。整个切换过程仅需数百毫秒至2秒，无需人工干预、无需设备重启。故障链路前端设备通过Port1通信，后端设备通过Port2兜底通信，全程保障BA系统数据传输不中断、控制指令不失效，实现工业网络高可靠冗余自愈。
三、现场实测：标准协议+工业硬核硬件，适配恶劣工况
本次项目现场存在高压配电柜、大型电机等强电磁设备，电网波动频繁、设备散热量大，网络运行环境恶劣。经过长时间现场实测，拓轩工业交换机结合RSTP标准协议的组网方案，展现出极强的工况适配性与运行稳定性。
3.1 通用标准协议，无兼容壁垒
方案采用标准化RSTP协议，可完美兼容现场各品牌DDC设备的内置交换模块，无需针对性适配调试。同时协议通用性极强，后续工厂车间改造、骨干网升级时，可无缝对接各类主流品牌企业级核心交换机，彻底摆脱私有环网协议带来的设备绑定、扩容受限、替换成本高等问题，为工厂网络迭代预留充足空间。
3.2 高等级电磁防护，抗干扰能力突出
拓轩工业交换机搭载工业级EMC电磁兼容防护设计，网口具备高强度防雷、防浪涌、抗静电能力。面对现场大型设备启停产生的瞬时电网冲击与强电磁干扰，RSTP协议的BPDU心跳报文始终传输稳定、无丢失、无乱序，网络逻辑拓扑持续精准有效，保障控制链路纯净稳定，杜绝干扰导致的网络震荡与设备离线问题。

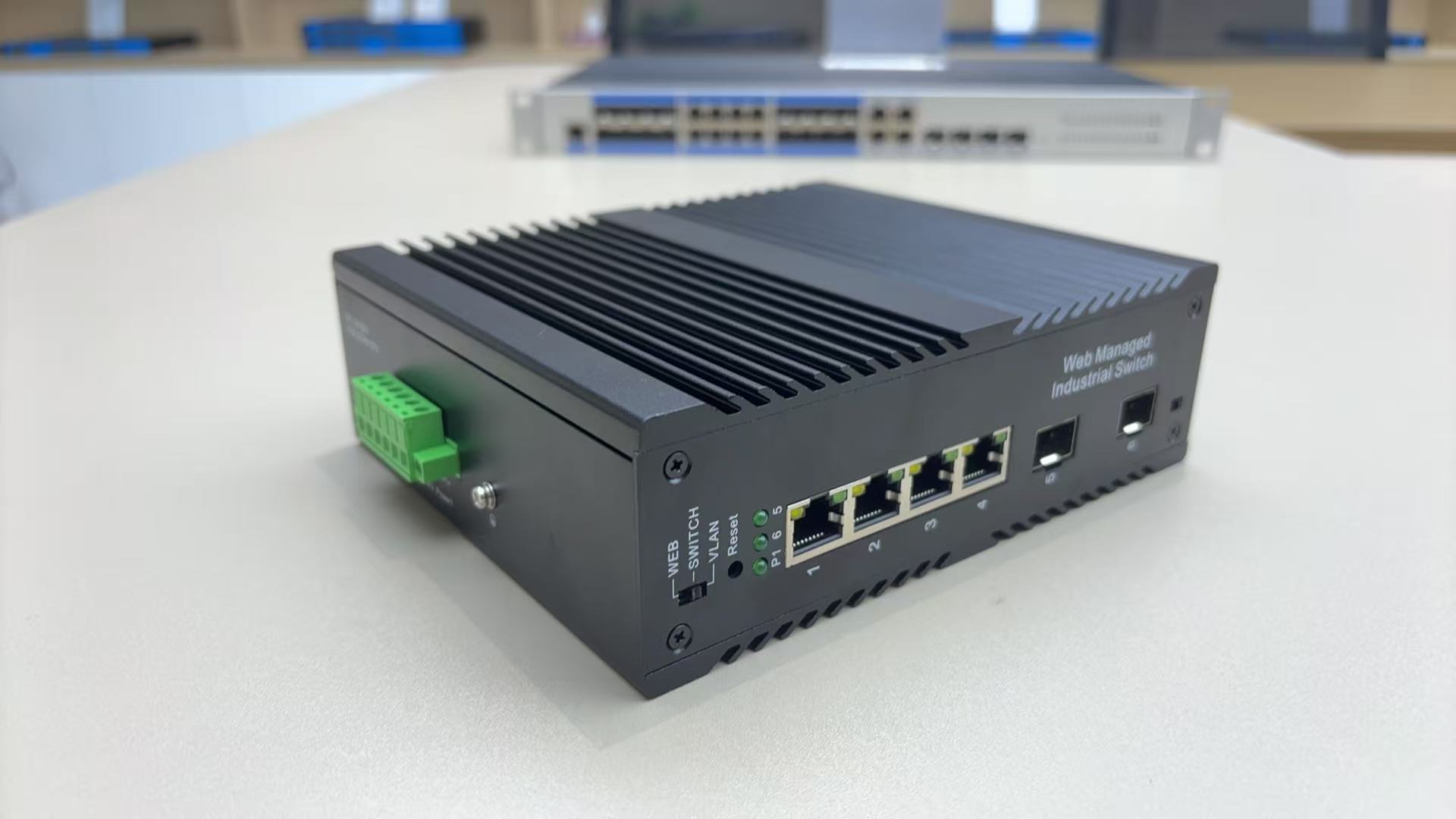

3.3 宽温无风扇设计，长期满载稳定运行
车间控制箱为密闭空间，夏季高温环境下内部温度可突破50℃，对设备散热与耐高温性能要求极高。拓轩工业交换机采用IP40防护等级铝合金外壳，依托自然散热无风扇设计，规避风扇积灰、卡顿、损坏等故障；设备支持-40℃~75℃超宽温运行，在现场高温、高负荷长期运行场景中，全程无断连、无死机、无报警，保障控制系统全天候稳定工作。
四、项目结语
本次“单台拓轩工业交换机+三台DDC控制器”的RSTP自环组网案例，以标准化、通用化的技术方案，完美破解了工业BA系统中“物理环网冗余”与“广播风暴防控”的行业经典矛盾。方案无需定制化开发、无需专用私有设备，落地成本低、适配范围广、运维难度小。
依托拓轩工业交换机的硬核工业硬件品质，设备可从容适配车间恶劣电磁、温度工况；搭配成熟稳定的RSTP快速生成树协议，为工厂底层工业控制网络构建了高可靠、可自愈、易拓展的安全通信底座，有效降低了厂务网络的运维压力与故障风险，为中小型工厂厂务、暖通、动力自控系统的环网改造提供了高效、经济、可复制的优质解决方案。
